产品介绍G6000Z 拇指式激光甲烷气体遥测仪是一款可以放进口袋的甲烷遥测仪表:机身只有 122×31×33mm、整机 220g,单手握持、拇指按动即可对远处目标做非接触检测。对准管线、法兰、阀门或表箱,读出目标气团的甲烷积分浓度,不必靠近、也不必把探头伸到泄漏点上。遥测距离有 (0-30)m 与 (0-50)m 两种可选,检测范围 (0~50000)ppm·m(默认,其他可定制),最低检出限 5ppm·m,响应时间 0.5s,扫过管线即可看到读数变化。1.47 寸 LCD 屏直接显示浓度与状态,报警音量 ≥70dB(1 米处);机身可存储 5 万条报警记录,便于事后追溯与台账整理。整机由 DC 3.7V 3400mAh 锂电池供电,连续工作 8h;工作环境 -20℃~+55℃、(20~93)% 无冷凝。防护等级 IP65,防爆标志 Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,防爆证号 CCRI 24.2119X。可选配 4G 物联功能,把现场数据上传到管理平台(具体制式与协议以随机说明书为准)。产品特点拇指式机身:122×31×33mm、220g,单手可握,可放进口袋随身携带,适合高频次、多点位的日常巡检。甲烷遥测:专测甲烷(CH₄),结果以 ppm·m 积分浓度表示,适合远距离筛查。响应 0.5s:光束扫过管线即出读数,边走边扫即可完成大范围初筛。遥测距离可选:(0-30)m 与 (0-50)m 两种规格,按作业距离订货。最低检出限 5ppm·m:微量泄漏也能捕捉,不必等浓度累积到报警值才发现。1.47 寸 LCD:屏上直接显示浓度与状态,读数一眼可辨。存储 5 万条报警记录:报警事件可留存回查,交接班与整改追溯有据可依。4G 物联(选配):可选配 4G 物联功能,把现场数据上传到管理平台。报警音量 ≥70dB:1 米处不小于 70dB,现场噪声环境下也能听见。高防护与本安防爆:IP65;Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,证号 CCRI 24.2119X;3400mAh 电池连续工作 8h。应用场合燃气管网巡检门站与调压站长输管线阀室工商业用户管道操作提示瞄准与稳定:对准目标区域并保持机身稳定,读数稳定后再记录;镜头前不要有遮挡。距离与角度:ppm·m 是浓度与光程的乘积,读数随测量距离与反射条件变化;对比同一部位时尽量保持相同距离与角度。环境:强逆光、雨雪雾会衰减激光回波,尽量避开;镜头保持清洁,用软布擦拭、不要用硬物刮。电池与记录:连续工作 8h,长时间外业按班次充电;报警记录及时导出或回查,长期不用时保持半电存放。
OT800-T手推便携式燃气巡检仪,适用天然气地下管道泄漏在线检测,一旦气体浓度超标就会报警提示,能够快速分析响应泄漏气体、定位泄漏源从而避免事故发生。      检漏仪采用激光检测原理,内置吸气泵工作方式,相应时间快;高精度;寿命长;检测气体范围宽;抗干扰能力强等特点,现场LCD显示,红外遥控外部调节、设定;OT800-T手推便携式燃气检漏仪产品兼具现场蜂鸣器指示音、现场报警灯光指示等功能,并实时显示监控现场采样气体浓度。整个过程为自动化处理,不需人为干预处理。
产品概述G6000A 激光气体遥测仪是一款手持式甲烷遥测仪表,用激光光谱原理对远处目标做非接触检测:举起仪器对准管线、法兰、阀门或井口,即可读出目标气团的甲烷积分浓度,不必靠近、也不必把探头伸到泄漏点上。检测结果以 ppm·m 表示(浓度与光程的乘积),默认量程 (0~50000)ppm·m,另可选 (0~10000)ppm·m 与 (0~100000)ppm·m。检测距离默认 (0~100)m,其他距离可定制;最低检出限 5ppm·m,响应时间 0.1s,扫过管线即可看到读数变化。2.4 寸触摸彩屏同时给出数值与曲线,报警音量 ≥60dB。整机 7.4V 3000mAh 锂离子可充电电池,待机不小于 10 小时;重量 920g,外形 (240×185×80)mm,可单手握持举测。防爆标志 Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,防爆编号 CCRI 24.2119X,可在对应危险区域使用。工作环境 -20℃~+50℃、相对湿度 (20~93)% 无冷凝;适合燃气管网门站、调压计量站、天然气处理与液化装置、长输管线阀室等需要远距离、快速筛查甲烷泄漏的场合。产品特点甲烷遥测:专测甲烷(CH₄),结果以 ppm·m 积分浓度表示,适合远距离筛查。远距离非接触:检测距离 (0~100)m(默认),其他可定制,人员不必靠近泄漏点。毫秒级响应:响应时间 0.1s,扫过管线即可出读数,适合大范围快速巡检。最低检出限 5ppm·m:微量泄漏也能捕捉,不必等到浓度累积到报警值才发现。彩色液晶触摸屏:2.4 寸触摸彩屏,读数、曲线与设置项直接点选。数值与曲线同显:报警显示随浓度数值变化,并以曲线呈现趋势。抗干扰性:规格图标明抗干扰性,激光光谱只针对目标气体吸收谱线响应。使用寿命长:规格图标明使用寿命长,无消耗型传感元件频繁更换的负担。报警音量 ≥60dB:现场环境噪声下也能听见报警。长待机:3000mAh 电池,待机不小于 10 小时,可覆盖多个巡检点。本安防爆:Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,防爆编号 CCRI 24.2119X。应用场合燃气管网门站:站内管道、阀门、法兰密集,可隔空扫测高处与不便接近的部位。调压计量站:调压器、过滤器、计量撬等接口处的泄漏筛查。天然气处理与液化装置:装置区、储罐区、装卸区的大范围快速巡查。长输管线与阀室:架空管段、跨越段、阀室放散口的远距离检测。操作提示瞄准与稳定:对准目标区域、保持机身稳定,待读数稳定后再记录;镜头前不要有遮挡。距离与角度:ppm·m 是浓度与光程的乘积,读数随测量距离与反射条件变化;对比同一部位时尽量保持相同的距离与角度。环境与镜头:强逆光、雨雪雾会衰减激光回波,尽量避开;镜头保持清洁,用软布擦拭,不要用硬物刮。电池:7.4V 3000mAh,待机不小于 10 小时;长期不用时保持半电存放,避免高温暴晒。
产品概述G6000AS 手电筒式激光甲烷遥测仪是一款手持式甲烷遥测仪表,机身做成手电筒形状,单手举持即可对远处目标做非接触检测:对准管线、法兰、阀门或井口,读出目标气团的甲烷积分浓度,不必靠近、也不必把探头伸到泄漏点上。检测结果以 ppm·m 表示(浓度与光程的乘积)。量程分三档可选:0~10000/50000/100000ppm·m(默认 50000);检测距离有 50m、80m、100m 三种配置;最低检出限 5ppm·m,响应时间 0.1s,扫过管线即可看到读数变化。机身配 1.1 寸单色 OLED 显示,读数简洁直接;报警音量 ≥70dB(1 米处)。整机由 DC 7.4V 3000mAh 锂电池供电,连续工作时间 8h;尺寸 206.3×62×89.8mm(带瞄准镜)/206.3×62×62mm(不带瞄准镜),净重 650g。防爆标志 Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,防爆编号 CCRI 24.2119X;工作环境 -20℃~+55℃、相对湿度 (20~93)% 无冷凝。产品特点手电筒式握持:圆柱机身单手举持,指向前方即可测,长时间巡检手腕负担小。甲烷遥测:专测甲烷(CH₄),结果以 ppm·m 积分浓度表示。三档量程:0~10000/50000/100000ppm·m 可选,默认 50000,按现场浓度水平选档。三种检测距离:50m、80m、100m 三种配置,高处与隔空部位也能测。毫秒级响应:响应时间 0.1s,扫过管线即出读数。最低检出限 5ppm·m:微量泄漏也能捕捉。单色 OLED 显示:1.1 寸单色屏,只显示数值与状态,读数直接不费神。报警音量 ≥70dB(1 米处):现场噪声环境下也能听见。连续工作 8h:DC 7.4V 3000mAh 锂电池,可覆盖一个班次的巡检。本安防爆:Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,编号 CCRI 24.2119X;可选配瞄准镜辅助定位。应用场合燃气管网巡检:沿管线步行扫测,架空段与高处不必登高靠近。门站与调压站:站内管道、阀门、法兰、过滤器接口的泄漏筛查。架空管线与跨越段:人员难以接近的部位,隔空指向即可读数。阀室与放散口:放散口、阀井上方的快速初筛,发现异常再定点复核。操作提示瞄准与稳定:握住机身对准目标,带瞄准镜的机型先用瞄准镜对准再读数;保持稳定待读数稳定后记录。距离与角度:ppm·m 是浓度与光程的乘积,读数随测量距离与反射条件变化;对比同一部位时尽量保持相同距离与角度。环境与镜头:强逆光、雨雪雾会衰减激光回波,尽量避开;镜头保持清洁,用软布擦拭,不要用硬物刮。电池:连续工作 8h,长时间外业建议按班次充电;长期不用时保持半电存放,避免高温暴晒。
产品介绍电动车燃气巡检仪(手册正文亦称「电动车燃气检漏仪」)是把激光检测单元装在一台两轮电动车上的燃气管网巡检设备,采用激光检测原理(TDLAS),配备泵吸、遥测两种工作方式。一台车把两件事并成一次出行:遥测负责扫街——激光打出去、经反射回来,车往前走,路边管线一带的气就扫过去了;泵吸负责贴脸确认——气泵以 900L/h 的流量把样气抽进检测腔,凑到阀井口、立管根部、调压箱缝隙,确认到底是不是这里漏。它同时检测甲烷与乙烷,这一条在城区特别管用:天然气管网泄漏以甲烷为主、并含有微量乙烷,而下水道、化粪池产生的沼气几乎不含乙烷。用乙烷做判据,就能把「管线漏气」和「污水井冒泡」分开——少一次误出车、少一次误开挖。泵吸通道给的是甲烷 0~50000ppm、乙烷 0~5000ppm;遥测通道给的是甲烷 0~100000ppm·m,两种方式配合使用。选两轮车而不是汽车,是为了进得去:背街小巷、小区内部道路、人行道与绿化带边缘,汽车开不进、停不下,电动车能一路骑过去。手册给的检测速度是 30km/h,一条街扫下来比步行快得多;0.1ppm 的分辨率让低浓度也能看出来,不必等到浓度堆高才报警。响应时间快、精度高,配上抗干扰能力强的激光原理,在尾气、油烟、沼气和溶剂挥发混杂的城区里,读数依然指向明确。需要提前说清能力边界:遥测读数(ppm·m)与泵吸读数(ppm)不是一回事,前者是「这段光路上有多少」,后者是「这一点上有多浓」,两者不能互相换算,也不能拿一个数去替另一个数验收。另外,这台设备的探测距离、工作温度、供电与续航、报警方式、数据记录与通信接口,资料中均未给出,选型与投标前建议先补齐。产品特点泵吸 + 遥测两种工作方式 扫街用遥测,定点确认用泵吸,一台设备覆盖「初筛」与「复核」两个环节。甲烷、乙烷同时检测 泵吸通道甲烷 0~50000ppm、乙烷 0~5000ppm,用乙烷判据区分天然气与沼气。分辨率 0.1ppm 低浓度泄漏也能分辨,适合城区早期微小泄漏排查(手册列于泵吸参数段)。采样流量 900L/h 泵吸响应跟得上,贴点确认时不必长时间等待读数稳定。检测速度 30km/h 沿街连续巡检,一条路的覆盖效率远高于步行推车。响应时间快、精度高 边走边测即可出读数,适合大范围快速筛查。激光检测原理,抗干扰能力强 只对目标气体的吸收谱线响应,尾气、油烟、沼气不参与计算。两轮车机动性强 可进入背街小巷、小区内部道路与人行道边缘,补上汽车巡检的死角。适用场合城市中低压管网沿街巡检    小区庭院与立管根部    阀井、调压箱周边    餐饮与商业用户入户前排查    第三方施工破坏后的快速排查    老旧小区与背街小巷  使用提示先分工,再出车。沿街大范围筛查用遥测,发现可疑点再停车用泵吸贴近确认;反过来用泵吸扫街,效率会掉一个数量级。泵吸口别吸水和尘。阀井口、路面低洼处常有积水与泥沙,采样时保持吸口高于水面,避免把液体抽进检测腔。乙烷判据要按规程用。含乙烷倾向天然气管线泄漏,几乎不含则倾向沼气或污水;具体判据阈值请按厂家说明与本单位规程执行,不要单凭一次读数下结论。30km/h 是检测速度的上限参考。路面差、人多、视线不良时应降速,安全永远优先于覆盖率。遥测受反射条件与天气影响。玻璃幕墙、湿墙面、绿化带的回波差异大,雨雾扬尘会衰减激光;同一段路建议保持固定车速与朝向,便于前后对比。上路合规由使用方负责。电动自行车的登记上牌、骑行资质与通行规定按当地管理要求执行;若是整车供货,3C 认证与上牌资料需一并确认。
产品介绍无人机燃气巡检仪(手册内称「无人机载激光甲烷巡检仪」)是一套挂载在无人机上的激光甲烷遥测装置:采用激光光谱技术,向目标区域发射激光并接收其反射信号,对甲烷浓度做快速检测。它面向的是人走不到、车开不进、脚手架搭不起的地方——高层外墙立管、屋顶管线、穿越河道与铁路的管段、山区农田里的长输管线、厂区高处放空口。无人机飞到位置、激光扫过去,读数就回来了,不必封路、不必搭架子、不必让人爬到管子上。工作流程是一条闭环:无人机挂载的传感器检测到浓度后实时传给遥控器显示;浓度超过设定报警线时,无人机自动拍照并记录 GPS 信息,照片保存在遥控器上;巡检结束后,数据通过遥控器导出,形成可追溯的巡检记录。整个过程操作手在遥控器上就能完成判断,不需要额外带电脑。检测能力上有三点值得说清:一是响应速度快,飞行中边飞边测,不必悬停等读数;二是只认甲烷——激光只对甲烷的吸收谱线产生响应,其它气体不参与计算,因此有效避免其他气体对测量结果的干扰,在沼气、汽车尾气、溶剂挥发共存的城区里不会乱报;三是探测距离不小于 100 米,可以在管线外侧的安全距离上斜着打过去,把「离得近才测得准」变成「离得远也能测」。软件侧给的是自主权:浓度用图形化方式显示,一眼看出高低与趋势,报警线可以自己设;标定不需要返厂,内置标定算法,可以自行标定。对巡检班组来说,这意味着报警门限能按本单位规程调整,标定周期能自己掌握,不必每次寄回厂家等一两周。产品特点遥测距离远,响应速度快 不小于 100 米的探测距离,飞行途中即可出读数,不用逐点悬停。内置标定算法,可以自行标定 现场或单位内即可完成标定,减少返厂停机时间。采用图形表示甲烷的浓度,可以设置报警线 浓度以图形呈现,报警门限按本单位规程自行设定。探测行驶道路前方和旁侧不小于 100 米距离的气体泄漏 沿管线飞行时,前后与两侧 100 米范围内的泄漏都能进入检测范围。通过激光对甲烷气体的唯一性检测 只针对甲烷吸收谱线,不做多气体混合判断,读数指向明确。有效避免其他气体在测量时对测量结果的干扰 沼气、尾气、溶剂挥发等不产生同频响应,减少城区误报。适用场合高层建筑外墙立管    屋顶与裙楼管线    穿河、穿铁路、穿高速管段    山区与农田长输管线    厂区高处放空口与装置区周边    应急排查与第三方施工区  使用提示先解决合规,再谈飞行。无人机实名登记、空域申请、飞手资质属于使用方责任,城区、机场净空区、重要设施周边飞行前须按当地规定报备;本产品不替代上述合规手续。飞行高度与角度影响读数。激光是斜着打到目标再反射回来,入射角过大或反射面太暗会削弱回波;建议对同一段管线保持固定的飞行高度与航线,便于前后对比。报警线先设好再起飞。报警线决定什么时候自动拍照留证,建议按本单位规程设定并在出勤前复核。风、雨、雾会削弱回波。大风影响飞行稳定,雨雾衰减激光;恶劣天气建议停飞,或降低高度、缩短距离复测。数据当班导出。照片与记录存在遥控器里,建议当班导出并按点位命名归档,避免多架次数据混在一起。
产品介绍高精度车载激光燃气巡检仪是一套车载式激光燃气泄漏巡检设备:把激光收发单元固定在车辆上,以激光吸收光谱为测量原理,车辆沿道路行驶时对两侧及上方的燃气管线、阀井、立管、调压设施周边做非接触遥测,实时给出浓度读数与报警点位置,用于城市燃气管网的日常巡检与泄漏排查。它的测量方式是「边走边测」。激光穿过车前的开放空间,只要1~150 米范围内有燃气扩散到光路上,接收端就会读到吸收信号,浓度范围 0~50000ppm·m、灵敏度 5ppm·m、响应速度 ≤0.05 秒。相比手持或推车式点型仪器要贴近、要逐点采样,车载遥测一次通过就能覆盖一整段路,配合巡检车速连续采集,能在泄漏还很小的时候就发现异常,减少漏检与重复出车。除了甲烷,这台设备还同时检测乙烷,用甲烷与乙烷的组合关系来区分天然气与沼气:管网天然气泄漏以甲烷为主并带少量乙烷,而污水井、化粪池产生的沼气几乎不含乙烷。按行业常用判据把两者分开,可以把「真漏气」和「下水道冒气」区分开,减少误报出车(具体判据阈值以厂家说明为准)。数据侧是成套的:系统具备定位功能,可自动记录车辆行驶轨迹,报警点自动记录并支持实时拍照与文字记录;软件为中文界面,中文语音播报检测数值,可生成 Excel 表格与 PDF 报告,并支持对接第三方软件。设备国产化,检测数据留在本地与自有平台,便于按单位的数据管理要求留存与追溯。产品特点实时分析,图形图标显示,自动划分危险等级 边走边出结果,不用等回到单位再整理;浓度按等级上色,一眼能看出哪一段最可疑。灵敏度高出传统 1000 倍(PPB 级别) 参数页对应指标为灵敏度 5ppm·m,光程越长,可分辨的浓度变化越小。同时检测甲烷、乙烷,区分天然气和沼气 双组分是判断「管线漏气」还是「地下冒沼气」的关键,减少无效出车。厘米级北斗、GPS 双定位 报警点落在具体路段与点位上,便于派单与复核(精度指标待厂家补充,见技术参数)。中文操作软件界面 巡检员上车即可用,不需要额外培训英文软件。超声波风速仪,精准判断燃气泄漏位置 结合风向判断泄漏在来风侧还是背风侧,缩小查找范围。中文语音播报检测数值 驾驶员不必低头看屏幕,靠听就能判断异常。可生成 Excel 表格和 PDF 报告 巡检记录直接成为可交付的台账与报告,便于上报与归档。设备国产化,检测数据安全系数高 数据不出境、可本地部署,符合管网单位的数据管理要求。可对接第三方软件 能与既有巡检管理平台、GIS 或工单系统对接(接口与工作量需按平台确认)。适用场合城市燃气管网道路巡检    小区庭院与立管区域    阀井、调压箱(柜)周边    长输管线伴行道路    第三方施工破坏后快速排查  安装与使用提示车速按确认后的数值执行。手册写「检测车速:不小于 30 公里/小时」,字面与慢速巡检习惯相反,正式出车前请先与厂家确认是「不小于」还是「不大于」,再写入作业规程。车顶收发单元要固定牢靠、朝向路边管线。行驶中的振动、雨刷与车身遮挡都会影响回光;安装后先做一次静态对位,确认读数稳定再上路。先确认定位与轨迹记录正常,再开始跑线。定位异常时报警点会落在错误路段,后续派单会跟着错。报警点当场留证。利用实时拍照与文字记录补上井号、桩号、参照物,回单位后不必再跑一趟。激光安全按 Class 1 对待,但不要直视收发窗口。检测激光为 Class 1(人眼安全);指示激光等级资料缺失,操作前请核对铭牌与说明书标识。浓度溯源与标定周期按计量要求执行。灵敏度会随使用漂移,建议按厂家建议周期做标定并留存记录。
 OT800-Y甲烷乙烷辨识仪是我公司研制的一款先进的燃气巡检设备。采用光学、激光非接触时分析技术,可实现现场辨识泄漏气体的成分。帮助巡检人员区分天然气和沼气。技术参数:◆ 5寸彩色液晶显示屏,全中文操作界面,便捷的人机交互界面。◆ 采用光学、激光和非接触式测量方式,具有高选择性和长期稳定性。◆ 能够连续检测实时分析当前检测环境中甲烷乙烷实际浓度数值。◆ 流通单元设计用于提取测量,而且是相互独立的,可以随时使用。◆ 专用的车载级数字信号处理单元,运行漂移补偿算法提供可靠稳定的测量数据。◆ 紧凑型设计方法,将甲烷检测与乙烷检测结合在一起。降低产品功耗,延长检测时间。
产品介绍XT-G6000B 工业及商业用途线型光束可燃气体探测器是一套开放式激光气体在线监测系统,由激光收发装置、反射装置与固定支架组成。它采用激光吸收光谱技术(TDLAS)原理,对激光收发装置与反射装置之间的甲烷气体浓度做远距离实时在线监测,并具备信号采集、转换、发送功能。与点型探测器只测一个点位不同,它测的是一整条光路上的甲烷:发射端发出激光,经远端角反射镜返回接收端,任何穿过这条光路的泄漏都会计入读数,结果以 ppm·m(浓度×光程的线积分值)表示。检测有效距离有 0~100 米、0~200 米两种规格;量程可选 (0~5000)ppm·m,灵敏度 5ppm·m,响应时间 1 秒。整机 DC 12V~28V 宽压供电,只需在发射端单侧供电和布线,远端反射装置为被动件,跨越管廊、道路、围墙时不必两侧拉线;输出 4~20mA 标准信号可接入控制器或后台电脑监控。防护等级 IP68,防爆标志 Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db,防爆编号 CNEx22.3716X;工作环境 -40℃~+70℃、(20~93)% 无冷凝,大气压 70kPa~106kPa,重量 3kg,支持壁挂式或 4" 立管安装。产品特点长距离监测:0~100 米、0~200 米两种规格,一条光路覆盖一大片区域,适合跨越式、开放式场所。单侧供电和布线:发射端供电即可工作,远端只放角反射镜,跨越道路与管廊时施工量小。后台电脑监控:4~20mA 输出可接入控制器或监控系统,实现远程集中监视。线积分测量:结果以 ppm·m 表示,光路越长对微小泄漏越敏感,适合大空间早期发现。激光吸收光谱:TDLAS 原理只针对甲烷吸收谱线,减少其他气体干扰。灵敏度 5ppm·m:微量泄漏也能被光路捕捉。响应时间 1 秒:泄漏扩散到光路的瞬间即产生读数变化。宽压供电:DC 12V~28V,现场直流电源波动适应性好,便于与既有系统共用电源。断光自诊断:光束遮挡或信号过弱时输出 2mA,可把「故障」与「浓度信号」区分开。隔爆与粉尘双认证:Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db,编号 CNEx22.3716X。户外安装:IP68 防护,-40℃~+70℃ 工作温度,3kg,壁挂式或 4" 立管安装。应用场合燃气门站与调压站长输管线阀室与跨越段LNG 气化站与装卸区化工装置区与管廊安装与使用提示对准是关键:发射端与远端角反射镜需对准,光路中心穿过需要监测的区域;安装后先确认回光信号稳定,再投入使用。光路要通视:光路上不要有长期遮挡物(堆放物、车辆、生长植被);遮挡会触发断光信号,需与真报警区分处理。环境因素:浓雾、暴雨、大雪会衰减回光,可能缩短可用距离或触发信号过弱;长期户外使用应定期清洁镜头窗口。供电与接线:在发射端就近取 DC 12V~28V 电源,4~20mA 输出与上位机接线按说明书;维护前先断电,禁止带电开盖。
产品介绍XT-G6000C 云台扫描式激光气体在线监测系统是一套固定式扫描式激光气体遥测系统,由主机和上位机两部分组成。它用激光吸收光谱技术原理,对位于激光收发装置检测区域内的甲烷气体浓度进行远距离实时在线监测,并具备信号采集、转换、发送功能。与固定一条光路的线型光束探测器不同,这台设备的激光收发装置装在云台上:横向可转 0°~360°、纵向可转 -90°~+90°,两个转轴叠加,扫描的是一个立体区域而不是一条线。云台按设定的角度逐点扫描,碰到甲烷吸收谱线就留下读数,结果仍以 ppm·m(浓度 × 光程的线积分值)表示,量程 0~5000ppm·m(其它量程可选),灵敏度 5ppm·m,响应时间 0.1 秒;检测距离有 0~100 米、0~150 米两种规格。机身带视频摄像头,可与扫描同步抓拍现场画面,方便在后台确认是哪个方向、哪一处出现异常。整机 AC220V 供电,座式安装,通过 RS485 把数据送到上位机,实现后台电脑监控;报警可设置预警值、报警值两个层级。外壳防护等级 IP68,防爆标志 Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db,防爆编号 CNEx23.1596X;连续工作时间大于 25000 小时,外形尺寸 467mm×303mm×414.5mm,主机重量约 30±0.5kg。产品特点云台扫描,区域覆盖:横向 0°~360°、纵向 -90°~+90°,一台设备在一个立体空间里逐点扫描,替代多处布点。三维立体探测:两个转轴叠加,覆盖的是体积而不是一条线,适合开阔、装置密集、人员不易接近的场所。摄像头同步抓拍:机身带视频摄像头,扫描的同时可抓拍现场画面,报警时能直接看到画面辅助定位。后台电脑监控:RS485 输出接入上位机,在后台集中查看读数、报警与画面。远距离非接触测量:0~100 米、0~150 米两种规格,不必把探头伸到气体里,也不影响通行与生产。激光吸收光谱:只针对甲烷的吸收谱线,减少其它气体与水汽的干扰。灵敏度 5ppm·m:微量泄漏也能被扫描光路捕捉到。响应时间 0.1 秒:单次测量的响应速度快,适合边扫边判。量程 0~5000ppm·m:其它量程可选,按现场工况订货时确认。连续工作 25000 小时以上:适合长期在线值守,减少停机维护频次。隔爆与粉尘双认证:Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db,防爆编号 CNEx23.1596X,防护等级 IP68。AC220V 供电、座式安装:现场交流取电,底座法兰固定,安装位置与视角一次调好即可长期使用。应用场合燃气门站与储配站LNG 接收站与气化区化工装置区与罐区长输管线场站与阀室装卸车区与火炬区安装与使用提示装位决定效果:座式安装,需有稳固的立柱或基座;安装高度与朝向要保证扫描范围内通视、无长期遮挡(管架、罐体、车辆、生长植被都会挡住光路)。供电与防雷:AC220V 供电,按现场电气规范配空开、漏电保护与接地;户外立杆安装时建议加装浪涌保护,维护前先断电。扫描策略需现场设定:扫描角度范围、点位与巡检方式在上位机里按监测区域布置,具体可设定项以随机说明书与上位机软件为准。报警值按规程定:预警值与报警值按现场甲烷爆炸下限及本单位安全管理制度设定,装置支持两级设定,出厂默认值请向厂家确认。

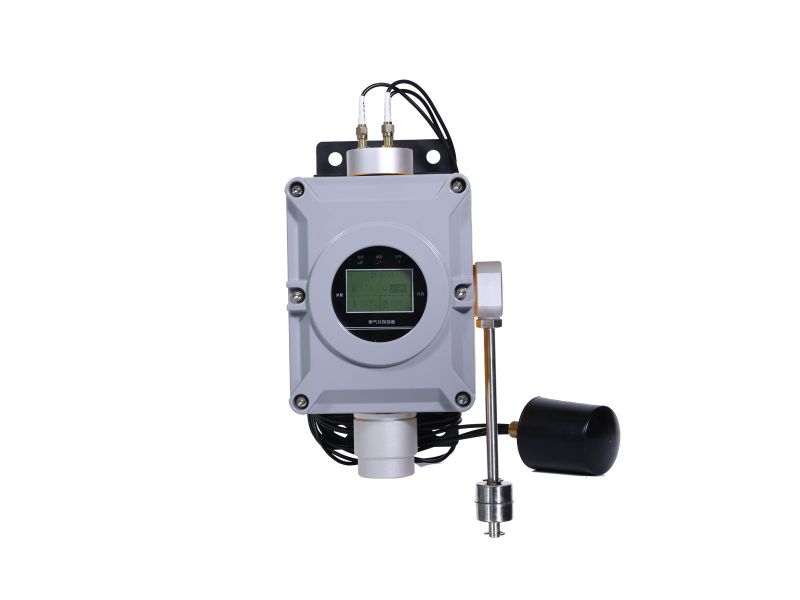

产品概述GTYQ-TCB160 阀门井气体探测器是用于探测城市地下密闭空间(阀门井、检查井等)内可燃气体浓度的一款电池供电、无线上传的固定式气体探测器。产品采用高性能气体传感器与微电脑技术,结合低功耗设计,具有节省电源、显示直观、重复性良好、使用寿命长、容易安装、维护简便、操作方便等优点。整机由 DC 3.6V 锂亚硫酰氯电池组(ER34615H 型,带限流电阻保护)供电,井内无需敷设电源与信号电缆;工作方式为间隔采集,采集间隔参数可配置,电池标称使用寿命不低于 18 个月(标准工作模式)。检测采用扩散式采样,传感器可选催化燃烧式或激光(可燃气体),甲烷(CH4)测量范围 0~100%LEL、精度 ±5%FS;同时具备温度检测通道(-40℃~+125℃,±2℃)。数据经 NB-IoT 无线上传,并支持 4G/5G 传输,采用「时间-事件(报警)双重上传」机制;本机为本质安全型设备(Ex ia),可在防爆区域使用,外壳防护等级 IP68(@1m,1h),适应井内潮湿与短时积水工况;另具备水浸报警与偷盗报警功能,可配接声光灯。产品特点低功耗设计:采用低功耗微控制器与低功耗电路,配合间隔采集工作方式,电池供电可长期值守。电池供电、免布线:DC 3.6V 电池组供电,阀门井内无需电源线与信号线,安装不受取电条件限制。液晶显示屏:LCD 液晶显示,读数与状态显示直观清晰。参数远程配置:采集间隔等参数可远程配置,无需下井开盖。红外遥控操作:现场可用红外遥控方式操作,无需开盖,减少对密封结构的扰动。本质安全型设备:防爆标志 Ex ia IIC T4 Ga/Ex ia IIIC T200 130℃ Da,可在防爆区域使用。NB-IoT 无线上传:支持 NB-IoT 无线数据上传,并可支持 4G/5G 传输。时间-事件(报警)双重上传:定时上传与报警事件上传并行,报警不依赖轮询周期。水浸报警、偷盗报警:除气体浓度报警外,井内进水与设备被非法拆卸可分别报警。响应速度快:传感器响应快,配合报警即时上传,缩短从泄漏到告警的时间。可配接声光灯:可外接声光报警灯,井口或就近位置声光提示。防护等级 IP68:证书标注 IP68(@1m,1h),防尘防水,适应井内潮湿、短时积水环境。安装维护简便:整机约 2.6kg、外形 210×170×45mm,井内固定安装方便,日常维护以巡检与电池更换为主。两种安装形态阀门井探测器(基本型):主机安装于井内,配气体检测探头;图示配置中另含液位检测探头,可同时反映井内积水情况。阀门井探测器 + NB 天线:主机在井内、天线外引,用于井盖封闭、井内信号偏弱的点位,保证无线上传稳定。
