产品概述
GTYQ-TCB160 阀门井气体探测器是用于探测城市地下密闭空间（阀门井、检查井等）内可燃气体浓度的一款电池供电、无线上传的固定式气体探测器。产品采用高性能气体传感器与微电脑技术，结合低功耗设计，具有节省电源、显示直观、重复性良好、使用寿命长、容易安装、维护简便、操作方便等优点。
整机由 DC 3.6V 锂亚硫酰氯电池组（ER34615H 型，带限流电阻保护）供电，井内无需敷设电源与信号电缆；工作方式为间隔采集，采集间隔参数可配置，电池标称使用寿命不低于 18 个月（标准工作模式）。检测采用扩散式采样，传感器可选催化燃烧式或激光（可燃气体），甲烷（CH4）测量范围 0～100%LEL、精度 ±5%FS；同时具备温度检测通道（-40℃～+125℃，±2℃）。
数据经 NB-IoT 无线上传，并支持 4G／5G 传输，采用「时间-事件（报警）双重上传」机制；本机为本质安全型设备（Ex ia），可在防爆区域使用，外壳防护等级 IP68（@1m，1h），适应井内潮湿与短时积水工况；另具备水浸报警与偷盗报警功能，可配接声光灯。
产品特点
低功耗设计：采用低功耗微控制器与低功耗电路，配合间隔采集工作方式，电池供电可长期值守。
电池供电、免布线：DC 3.6V 电池组供电，阀门井内无需电源线与信号线，安装不受取电条件限制。
液晶显示屏：LCD 液晶显示，读数与状态显示直观清晰。
参数远程配置：采集间隔等参数可远程配置，无需下井开盖。
红外遥控操作：现场可用红外遥控方式操作，无需开盖，减少对密封结构的扰动。
本质安全型设备：防爆标志 Ex ia IIC T4 Ga／Ex ia IIIC T200 130℃ Da，可在防爆区域使用。
NB-IoT 无线上传：支持 NB-IoT 无线数据上传，并可支持 4G／5G 传输。
时间-事件（报警）双重上传：定时上传与报警事件上传并行，报警不依赖轮询周期。
水浸报警、偷盗报警：除气体浓度报警外，井内进水与设备被非法拆卸可分别报警。
响应速度快：传感器响应快，配合报警即时上传，缩短从泄漏到告警的时间。
可配接声光灯：可外接声光报警灯，井口或就近位置声光提示。
防护等级 IP68：证书标注 IP68（@1m，1h），防尘防水，适应井内潮湿、短时积水环境。
安装维护简便：整机约 2.6kg、外形 210×170×45mm，井内固定安装方便，日常维护以巡检与电池更换为主。
两种安装形态

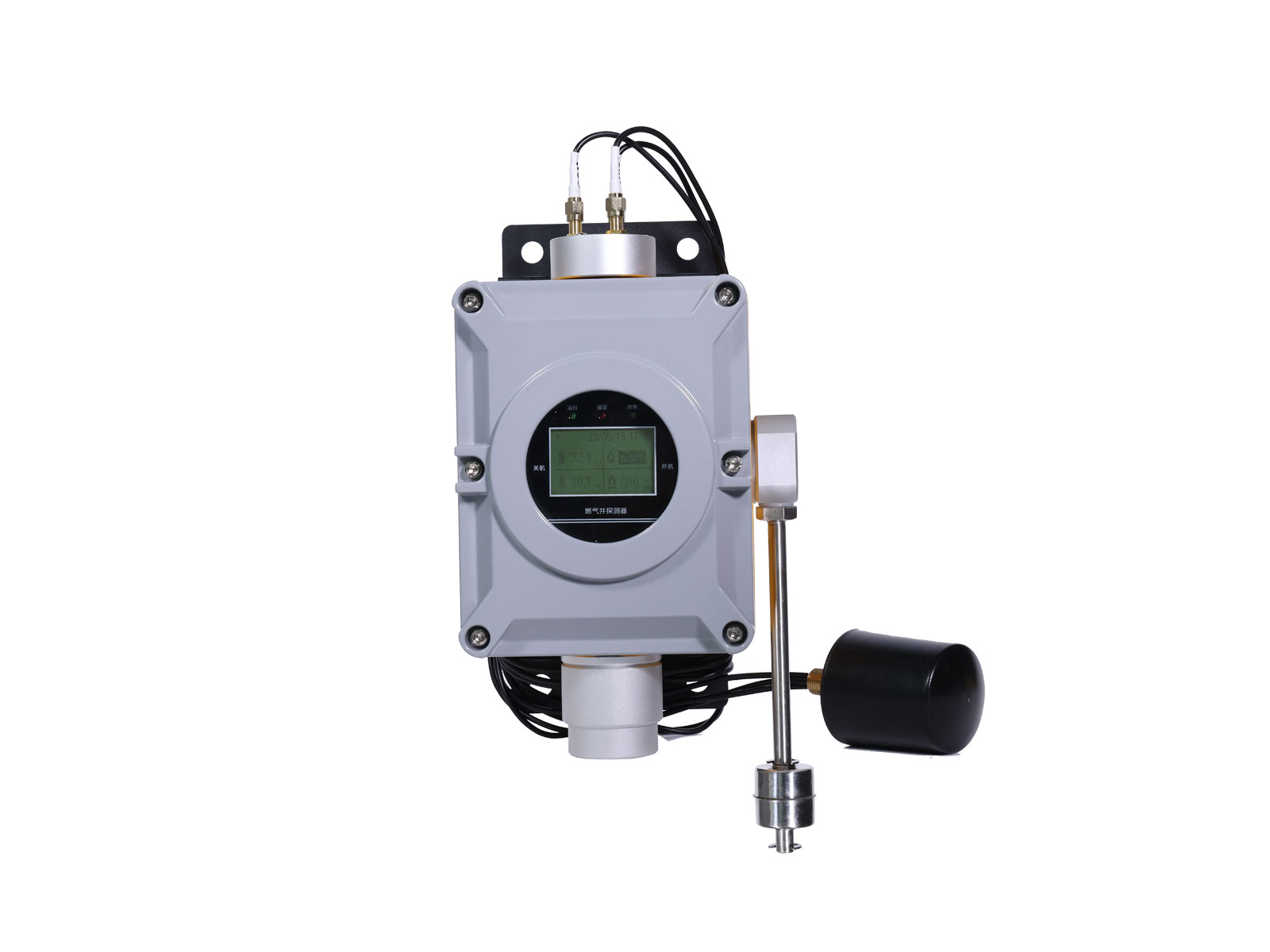

阀门井探测器（基本型）：主机安装于井内，配气体检测探头；图示配置中另含液位检测探头，可同时反映井内积水情况。

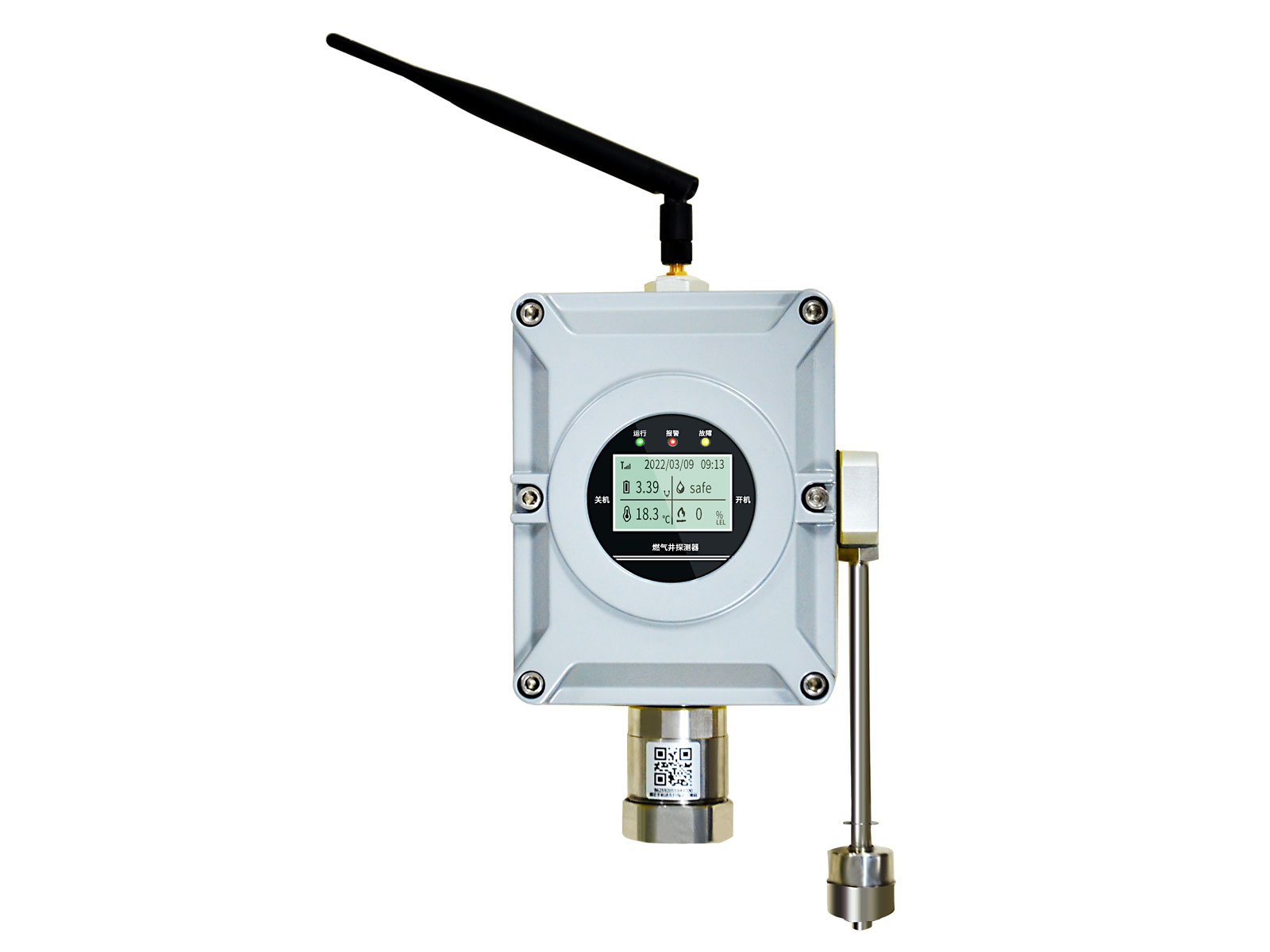

阀门井探测器 + NB 天线：主机在井内、天线外引，用于井盖封闭、井内信号偏弱的点位，保证无线上传稳定。
技术参数
| 检测气体 | 可燃气体（甲烷 CH4 等）；其他气体可咨询 |
|---|---|
| 检测原理 | 催化燃烧式传感器／激光传感器（可燃气体） |
| 采样方式 | 扩散式 |
| 测量范围 | CH4：0～100%LEL；温度：-40℃～+125℃ |
| 测量精度 | ±5%FS（CH4）；±2℃（温度） |
| 工作方式 | 间隔采集（采集间隔参数可配置） |
| 供电方式 | 电池供电：DC 3.6V，ER34615H 型锂亚硫酰氯电池组（限流电阻保护） |
| 电池使用寿命 | 不低于 18 个月（标准工作模式） |
| 显示 | LCD 液晶显示屏 |
| 数据传输 | NB-IoT 无线数据上传；支持 4G／5G 传输 |
| 上传机制 | 时间-事件（报警）双重数据上传 |
| 报警功能 | 气体浓度报警；水浸报警、偷盗报警；可配接声光灯 |
| 工作环境 | 温度 -25℃～+55℃；相对湿度（20～93)% 无冷凝 |
| 防护等级 | IP68（@1m，1h） |
| 防爆标志 | Ex ia IIC T4 Ga／Ex ia IIIC T200 130℃ Da |
| 防爆证号 | CCRI 25.2630X |
| 外形尺寸 | 210×170×45（mm） |
| 整机重量 | 约 2.6kg |
常见问题
GTYQ-TCB160 用在什么场合？和普通点型探测器有什么不同？
用于探测城市地下密闭空间——阀门井、检查井等井室内的可燃气体浓度。与常规点型探测器相比有三点不同：电池供电、免布线（井内不用取电）、无线回传（NB-IoT，支持 4G／5G 传输）、IP68（@1m，1h）防护，能承受井内潮湿与短时积水；此外还带水浸报警与偷盗报警。
没有电源线，设备怎么工作？电池能用多久？
整机由 DC 3.6V 锂亚硫酰氯电池组供电，工作方式为间隔采集，采集间隔参数可配置，电池标称使用寿命不低于 18 个月（标准工作模式）。实际寿命与采集间隔、无线信号强度、环境温度、报警次数相关：间隔越短、信号越差、温度越低、报警越频繁，耗电越快。具体续航建议以现场参数配置与实测为准。
电池可以自己更换吗？
必须使用证书限定的电池：ER34615H 型锂亚硫酰氯电池组，且带限流电阻保护。这是本安防爆设计的一部分——换成其他型号、去掉限流电阻或私自改装，都会破坏本安性能与防爆有效性。建议按使用说明书要求更换，或返厂更换。
防爆标志里 Ex ia、IIC、T4、Ga、IIIC、Da、X 分别是什么意思？
Ex ia：本质安全型（ia 等级）；IIC：适用于Ⅱ类爆炸性气体环境（含ⅡA、ⅡB、ⅡC）；T4：温度组别 T4，最高表面温度 ≤135℃；Ga：气体环境设备保护级别 Ga，可用于 0 区。后半段 IIIC 为Ⅲ类导电性粉尘环境，T200 130℃ 为粉尘环境最高表面温度 200℃、粉尘层温度 130℃，Da 为粉尘环境设备保护级别。证号后缀「X」表示特殊使用条件：设备使用在 0 区时，需注意防止由于冲击或摩擦引起的点燃危险。
IP68 是什么程度？井里积水会不会进水？
证书备注为 IP68 @1m，1h，即 1 米水深、1 小时条件下仍能正常防护。对应到现场：井内潮湿、短时积水、雨季返水等工况可用；长期浸泡、超过 1 米水压、带压冲刷不在此范围内。安装时仍应尽量把主机固定在不易长期泡水的位置，探头朝下并避开泥沙淤积。
能测哪些气体？量程和精度是多少？
本型号针对可燃气体，传感器可选催化燃烧式或激光；甲烷（CH4）测量范围 0～100%LEL，精度 ±5%FS。现场如需检测其他气体，可与厂家确认对应传感器与量程。防爆合格证的产品名称为「工业及商业用途点型可燃气体探测器」，即证书覆盖范围为可燃气体探测。
参数里写「温度 -40℃～+125℃ ±2℃」，可工作温度又是 -25℃～+55℃，为什么不一致？
两者不是一回事：-40℃～+125℃、±2℃ 是温度检测通道的量程与精度（测的是井内温度），-25℃～+55℃ 是整机允许的工作环境温度（电池与电子部件能正常工作的范围）。也就是说，设备能显示 -40℃ 这样的读数，但整机不应在 -25℃ 以下或 +55℃ 以上长期运行。
水浸报警和偷盗报警是怎么实现的？
水浸报警：井内进水达到触发条件时上报，配合图示的液位检测探头可反映井内积水情况；偷盗报警：设备被非法拆卸、移动时上报。两类报警都属于事件上传，与定时上传共同构成「时间-事件双重上传」机制，报警不依赖定时轮询周期。需要说明的是，规格图未给出液位量程、精度与报警设定值，如需这些数值请以订货技术协议为准。
数据怎么传？NB-IoT 还是 4G／5G？井盖下面有信号吗？
设备具备 NB-IoT 无线数据上传功能，并支持 4G／5G 传输。井盖封闭、井内信号偏弱的点位，可选带外引 NB 天线的配置（图示「阀门井探测器 + NB 天线」），把天线引到井口附近改善信号。具体制式与标配／选配关系以订货型号为准。
安装和维护要注意什么？
安装：主机固定在井壁便于维护的位置，避免长期泡水与泥沙淤积；探头朝下、避开井底积水线；带天线的配置把天线引至井口固定。维护：定期巡检电池电量与上报状态、清理探头防尘结构、核对采集间隔设置；参数可通过远程配置调整，现场操作用红外遥控，均无需开盖。整机约 2.6kg，单人在井内可完成拆装。
产品证书
| 证书名称 | 防爆合格证 |
|---|---|
| 证书编号 | CCRI 25.2630X |
| 发证机构 | 煤科（北京）检测技术有限公司（国家安全生产北京矿山井巷设备与矿用油品检测检验中心） |
| 持证单位 | 河南欧泰威尔电子科技有限公司 |
| 生产单位 | 河南欧泰威尔电子科技有限公司 |
| 产品名称 | 工业及商业用途点型可燃气体探测器 |
| 型号规格 | GTYQ-TCB160 |
| 防爆标志 | Ex ia IIC T4 Ga／Ex ia IIIC T200 130℃ Da |
| 额定电压 | DC 3.6V（ER34615H 型锂亚硫酰氯电池组，供电选用限流电阻保护） |
| 外壳防护等级 | IP68（@1m，1h） |
| 技术文件 | Q/OTWE 006-2025 |
| 图号 | GTYQ-TCB160-001 |
| 依据标准 | GB/T 3836.1-2021、GB/T 3836.4-2021、GB/T 4208-2017 |
| 特殊使用条件 | 证号后缀「X」表示设备使用在 0 区时，需注意防止由于冲击或摩擦引起的点燃危险 |
| 关联检验报告 | 2025550327 |
| 发证日期 | 2025 年 7 月 18 日 |
| 有效期至 | 2030 年 7 月 17 日 |
上述证书信息按证书原件录入；如需核对原件，可通过发证机构官方渠道核验。
