GT-TCB6气体探测报警仪器

产品介绍

产品概述

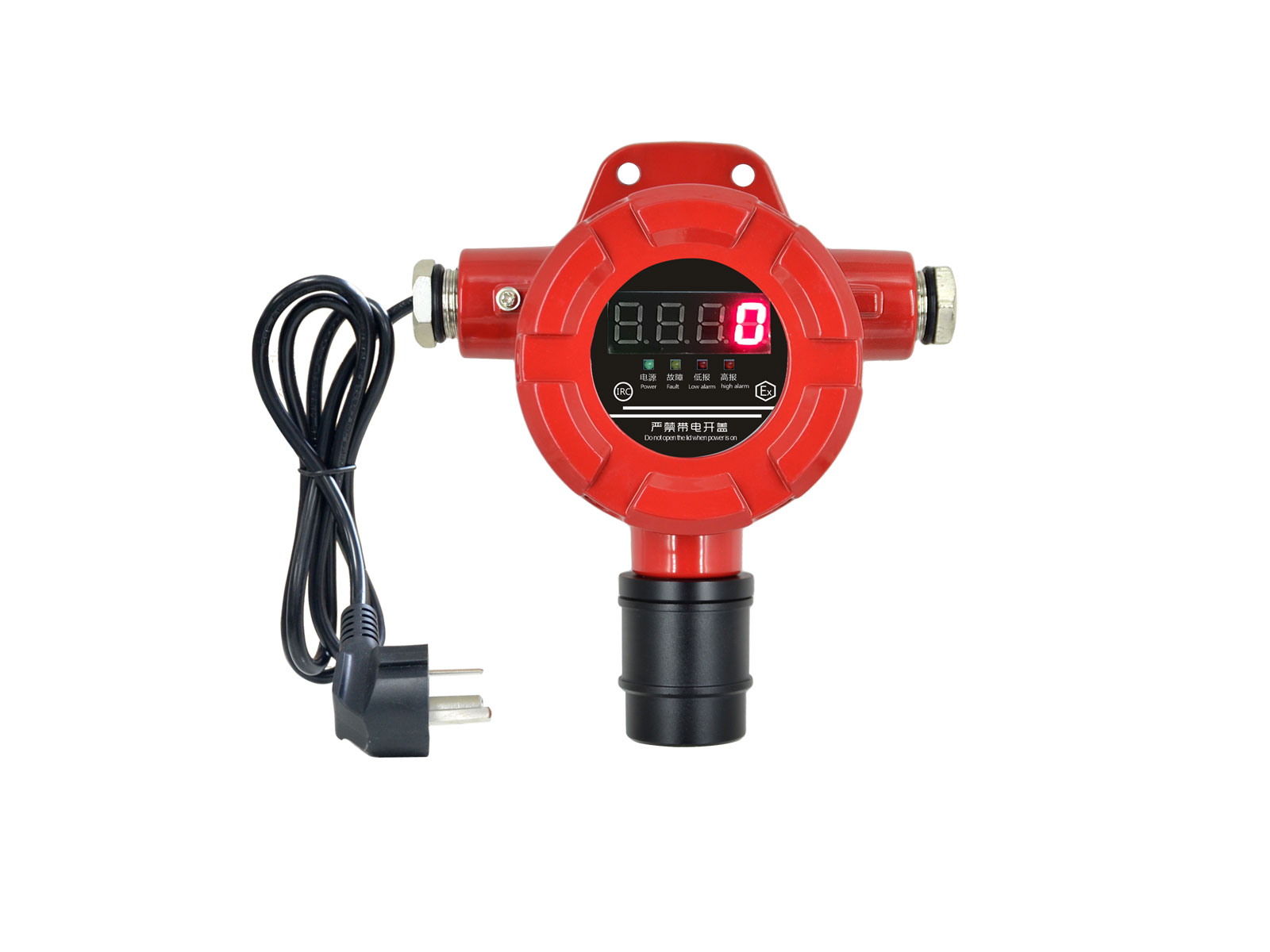

GT-TCB6（GTYQ-TCB6）系列点型可燃气体探测器是河南欧泰威尔电子科技有限公司（OTYWELL）研发生产的固定式气体检测报警设备，产品名称为工业及商业用途点型可燃气体探测器。产品采用自然扩散式检测方式，可对可燃气体、有毒有害气体及氧气进行连续监测；检测原理可选催化燃烧型、电化学型、红外型、激光、半导体型等，可根据被测气体种类与现场工况选配。

检测范围覆盖（0～100)%LEL（可燃）与（0～100)μmol/mol（有毒）等（依据气体类型），准确度等级 ±3%FS（可燃）（依据气体类型），响应时间 T₉₀ ≤30s（可燃）。可燃气体低限报警设定值 20%LEL，高限报警设定值 50%LEL。整机采用 LED 数码显示，便于现场直观读取实时浓度与报警状态。

供电方式支持 DC24V／DC36V／AC220V±15%（具体以订货为准，见铭牌），功耗 ≤3W。输出方式按型号配置，涵盖三线制 4-20mA 模拟信号、四线制 RS485 数字信号、两线制 Modbus 数字信号与两线制 4-20mA 模拟信号四种，连接电缆采用 RVVP 系列（3×1.5mm²、4×1.5mm²、2×1.5mm²），传输距离 ≤1000m，可配接声光报警灯。产品尺寸 (168×155×65)mm，重量 ≤1000g；环境温度 -40℃～+70℃（可燃）、-25℃～+55℃（有毒），相对湿度 (20～93)% 无冷凝，环境压力 (86～106)KPa。

产品已取得中国国家强制性产品认证（CCC 消防产品认证，依据 GB 15322.1-2019、符合《强制性产品认证实施规则火灾报警产品》CNCA-C18-01：2024）以及防爆合格证（CLEx24.1031X，防爆标志 Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db，外壳防护等级 IP65），适用于存在 ⅡA～ⅡC 类爆炸性气体、温度组别 T1～T6 的危险场所，是工业与商业场所固定式气体安全监测的经济型选择。

产品特点

响应速度快：响应时间 T₉₀ ≤30s（可燃），可及时发现气体浓度异常。
自然扩散式检测：无需采样泵，靠自然扩散方式采集环境气体，结构简单、维护量低。
多种检测原理可选：催化燃烧型、电化学型、红外型、激光、半导体型等，适配可燃气体、有毒有害气体与氧气。
防护等级 IP65：具备良好的防尘、防水性能（依据防爆合格证 CLEx24.1031X 载明的外壳防护等级），可适应工业现场环境。
LED 数码显示：现场直接读取实时浓度值，无需额外仪表。
多种输出方式：三线制 4-20mA、四线制 RS485、两线制 Modbus、两线制 4-20mA 四种信号任选，便于接入各类报警控制主机与 DCS/PLC 系统。
传输距离远：连接电缆采用 RVVP 系列，传输距离 ≤1000m，适合大型装置区集中布线。
双供电规格：支持 DC24V／DC36V／AC220V±15% 供电（具体以订货为准，见铭牌），AC220V 机型内置电源转换模块可独立工作。

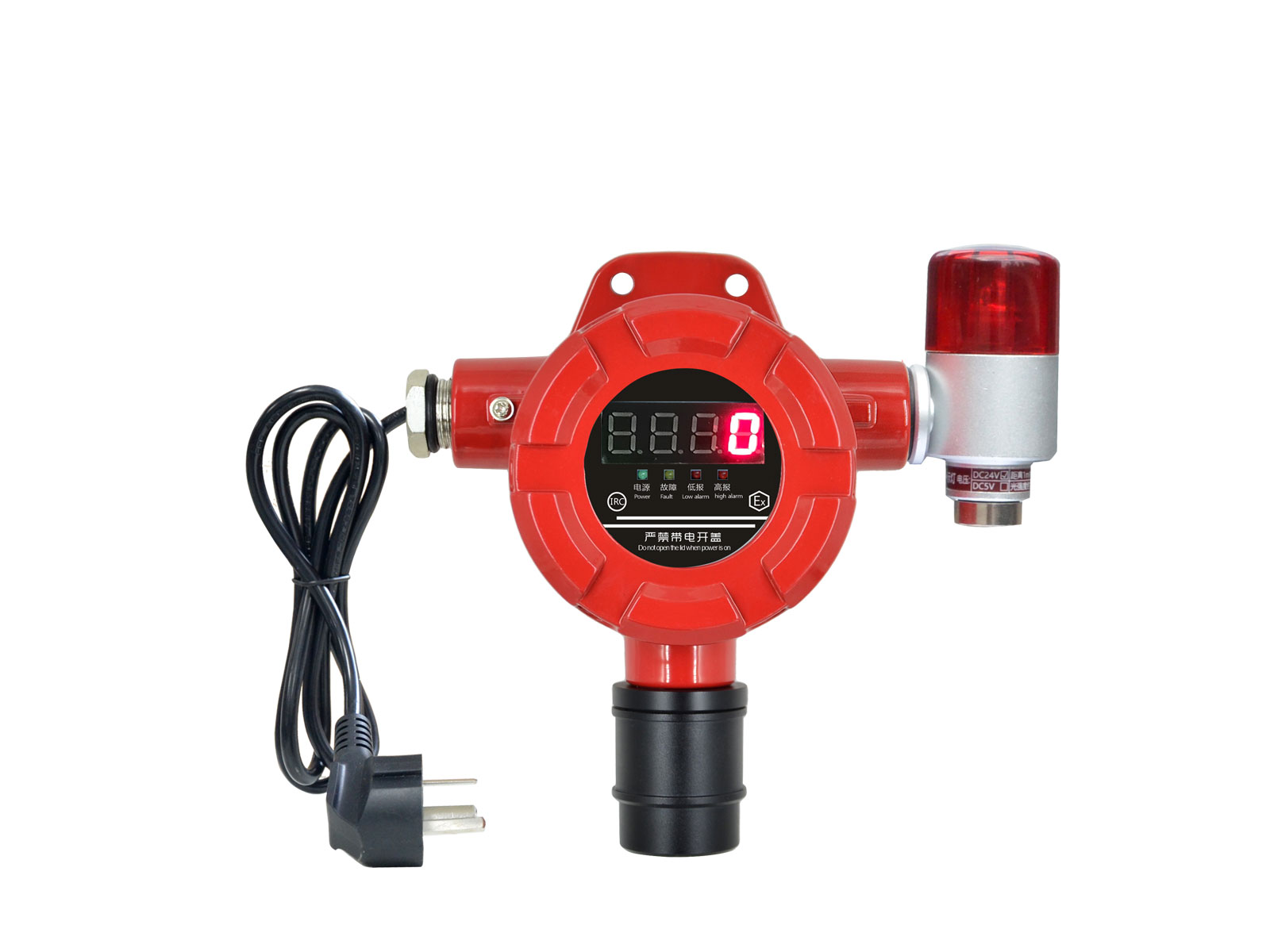

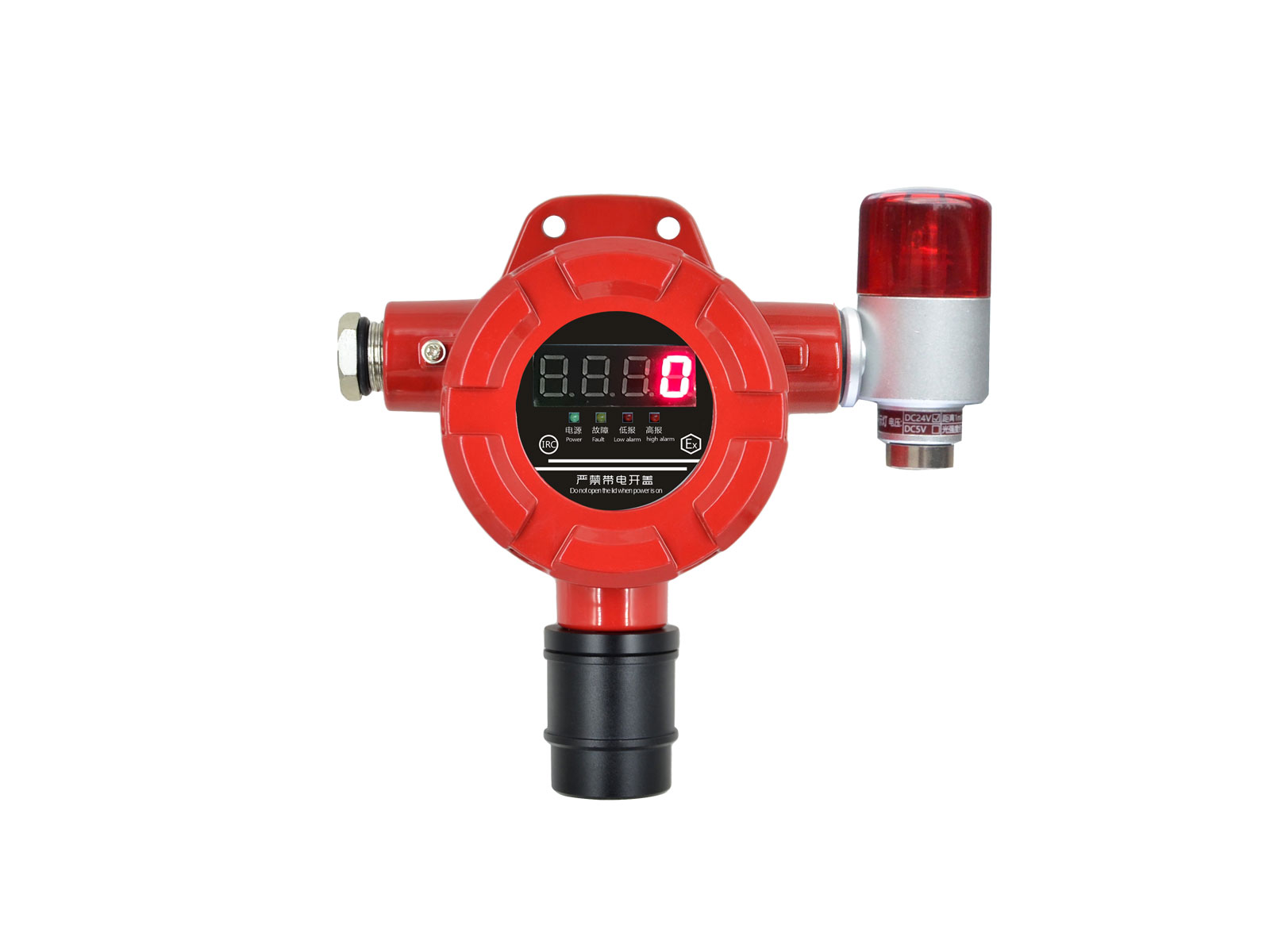

可配接声光报警灯：现场报警声光提示，便于人员第一时间响应（见选型与配套）
支持 NB-IoT 监控：规格图标注支持 NB-IoT 监控（请见下方橙色提醒第 5 项确认对应型号）
资质齐全：同时具备 CCC 消防产品认证（GB 15322.1-2019）与防爆合格证，满足工业及商业用途场合的合规要求。

应用场景

石油化工与燃气行业：装置区、泵房、压缩机房、燃气调压站与输配管线的可燃气体固定式监测
冶金与热处理车间：煤气、天然气、氢气等可燃气体的泄漏监测
涂装、喷漆与印刷车间：有机溶剂挥发可燃气体的浓度监测与报警
制药、食品与粮油加工车间：可燃气体及有毒有害气体、氧气的监测
商业及公共设施：锅炉房、商用厨房、地下设备间、冷库等场所的可燃气体监测与报警联动

技术参数

检测气体	可燃气体／有毒有害气体／氧气等
检测方式	自然扩散
检测原理	催化燃烧型、电化学型、红外型、激光、半导体型等
检测范围	（0～100)%LEL（可燃）；（0～100)μmol/mol（有毒）等（依据气体类型）
显示方式	LED 数码显示
准确度等级	±3%FS（可燃）（依据气体类型）
工作电压	DC24V／DC36V／AC220V±15%（具体以订货为准，见铭牌）
功耗	≤3W
低限报警设定值	20%LEL（可燃）
高限报警设定值	50%LEL（可燃）
响应时间 T₉₀	≤30s（可燃）
输出信号	三线制 4-20mA 模拟信号／四线制 RS485 数字信号／两线制 Modbus 数字信号／两线制 4-20mA 模拟信号（按型号配置，见产品选型表）
报警输出	可配接声光报警灯
连接电缆	RVVP 3×1.5mm²；RVVP 4×1.5mm²；RVVP 2×1.5mm²
传输距离	≤1000m
环境温度	-40℃～+70℃（可燃）；-25℃～+55℃（有毒）
相对湿度	（20～93)% 无冷凝
环境压力	（86～106)KPa
产品尺寸	（168×155×65)mm
产品重量	≤1000g
防爆标志	Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db（防爆合格证 CLEx24.1031X）
防护等级	IP65（防爆合格证 CLEx24.1031X 载明外壳防护等级）
本安参数	Ui：28V；Ii：93mA；Pi：0.65W；Ci：0nF；Li：0mH
防爆合格证	CLEx24.1031X（国家低压防爆电器质量检验检测中心（辽宁））

产品选型表
规格型号	额定电压	代号功能
GTYQ-TCB6	DC24V	输出信号三线制 4-20mA 模拟信号
GTYQ-TCB6-Z	DC24V	输出信号四线制 RS485 数字信号
GT-TCB6-N	AC220V	电源转换模块，独立工作
GTYQ-TCB6-M	DC24V	输出信号两线制 Modbus 数字信号
GTYQ-TCB6-D	DC24V	输出信号两线制 4-20mA 模拟信号

主要功能

常见问题

GT-TCB6 是什么类型的产品？检测哪些气体？

GT-TCB6（GTYQ-TCB6）系列是工业及商业用途点型可燃气体探测器，采用自然扩散式检测方式，检测对象为可燃气体、有毒有害气体及氧气等。检测原理可选催化燃烧型、电化学型、红外型、激光、半导体型等，可按被测气体种类选配。

产品有哪些输出信号？怎么接入控制系统？

按型号提供四种输出方式：三线制 4-20mA 模拟信号、四线制 RS485 数字信号、两线制 Modbus 数字信号、两线制 4-20mA 模拟信号，可接入报警控制主机、DCS/PLC 等系统。连接电缆采用 RVVP 系列（3×1.5mm²、4×1.5mm²、2×1.5mm²），传输距离 ≤1000m。

报警设定值是多少？

可燃气体低限报警设定值为 20%LEL，高限报警设定值为 50%LEL。产品可配接声光报警灯，现场声光提示便于人员第一时间响应。

检测范围和准确度是多少？

检测范围：（0～100)%LEL（可燃）；（0～100)μmol/mol（有毒）等（依据气体类型）。准确度等级 ±3%FS（可燃）（依据气体类型）。响应时间 T₉₀ ≤30s（可燃）。

供电方式和功耗是怎样的？

工作电压支持 DC24V／DC36V／AC220V±15%，具体以订货为准（见产品铭牌）；整机功耗 ≤3W。其中 GT-TCB6-N 为 AC220V 机型，内置电源转换模块，可独立工作。

防护等级和防爆等级是多少？可以用在哪些危险场所？

防护等级 IP65（依据防爆合格证 CLEx24.1031X 载明的外壳防护等级）。防爆标志为 Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db，适用于存在 ⅡA～ⅡC 类爆炸性气体、温度组别 T1～T6 的危险场所。本安参数：Ui 28V；Ii 93mA；Pi 0.65W；Ci 0nF；Li 0mH。防爆标志中的「X」表示需防止由于冲击或摩擦引起的点燃危险，安装使用时请注意防护。

产品有哪些认证？

产品取得中国国家强制性产品认证（CCC 消防产品认证），依据 GB 15322.1-2019，符合《强制性产品认证实施规则火灾报警产品》CNCA-C18-01：2024，由应急管理部消防产品合格评定中心发证；同时取得防爆合格证 CLEx24.1031X（国家低压防爆电器质量检验检测中心（辽宁）发证）。需要说明的是，CCC 证书的认证范围不含 GB 15322.1-2019 中 5.2.10 防爆型式的要求，防爆性能以独立的防爆合格证为准。

适用环境温湿度范围是多少？

环境温度 -40℃～+70℃（可燃）、-25℃～+55℃（有毒）；相对湿度 (20～93)% 无冷凝；环境压力 (86～106)KPa。产品尺寸 (168×155×65)mm，重量 ≤1000g。

GT-TCB6、GTYQ-TCB6、GTYQ-TCB6-Z、GTYQ-TCB6-M、GTYQ-TCB6-D、GT-TCB6-N 是什么关系？

均属同一系列点型可燃气体探测器，区别在供电与输出方式：GTYQ-TCB6（DC24V，三线制 4-20mA 模拟信号）、GTYQ-TCB6-Z（DC24V，四线制 RS485 数字信号）、GT-TCB6-N（AC220V，电源转换模块，独立工作）、GTYQ-TCB6-M（DC24V，两线制 Modbus 数字信号）、GTYQ-TCB6-D（DC24V，两线制 4-20mA 模拟信号）。选型时按现场供电条件与控制系统接口确定型号。

防爆合格证上的型号与产品型号不一致，如何理解？

防爆合格证 CLEx24.1031X 的「型号规格」栏填写的是 GT-TCB2（DC24V 90mA），GT-TCB6 列在该证书的「可代表型号」中，可代表型号包括 GT-TCB2、GTYQ-TCB2-ZX、GT-TCB3、GT-TCB4、GT-TCB6、TCB2-W、TCB2-B、TCB2-F、TCB1、TCB2、TCB8、TCB9。这是防爆合格证常见的系列覆盖做法；如招投标需要，可提供证书原件核验。

技术指标

产品证书

产品与生产企业信息

产品名称	工业及商业用途点型可燃气体探测器
系列型号	GTYQ-TCB6 系列（GT-TCB6／GTYQ-TCB6、GTYQ-TCB6-Z、GTYQ-TCB6-M、GTYQ-TCB6-D、GT-TCB6-N）
认证委托人	河南欧泰威尔电子科技有限公司
生产者	河南欧泰威尔电子科技有限公司（生产者编号 H009768）
生产企业	河南欧泰威尔电子科技有限公司
企业地址	河南省郑州市高新区健杨路与莲花街交汇处联东U谷38号楼2单元

中国国家强制性产品认证证书（CCC 消防产品认证）

产品标准和技术要求	GB 15322.1-2019
认证依据	符合《强制性产品认证实施规则火灾报警产品》（CNCA-C18-01：2024）的要求
发证机构	应急管理部消防产品合格评定中心
发证机构地址	北京市东城区永外西革新里甲 108 号；北京市东城区西革新里 116 号百荣嘉园大厦 A 座二层；邮编 100077
证书编号	2025081801001906 —— 型号规格：工业及商业用途点型可燃气体探测器 GTYQ-TCB6（主型）；发证日期 2026 年 06 月 23 日；有效期至 2030 年 05 月 27 日；本证书系第 1 次变更
证书编号	2025081801001911 —— 型号规格：工业及商业用途点型可燃气体探测器 GTYQ-TCB6-Z（主型）；发证日期 2026 年 06 月 23 日；有效期至 2030 年 05 月 27 日；本证书系第 1 次变更
证书编号	2025081801001920 —— 型号规格：工业及商业用途点型可燃气体探测器 GTYQ-TCB6-M（主型）；发证日期 2025 年 05 月 28 日；有效期至 2030 年 05 月 27 日
证书编号	2025081801001922 —— 型号规格：工业及商业用途点型可燃气体探测器 GT-TCB6-N（主型）；发证日期 2025 年 05 月 28 日；有效期至 2030 年 05 月 27 日
认证范围说明	本证书认证范围不含国家标准 GB 15322.1-2019 中 5.2.10 防爆型式的要求
证书查询	国家认监委网站（www.cnca.gov.cn）；中国消防产品信息网（www.cccf.com.cn）；认证机构网站（www.cccf.net.cn）；也可扫描证书二维码查验。机构认可：CNAS C073-P

防爆合格证

证书编号	CLEx24.1031X
发证机构	国家低压防爆电器质量检验检测中心（辽宁）
发证机构地址	中国·辽宁沈阳经济技术开发区细河四北街 6 号；电话 024-62832918、62832910；邮编 110027；E-mail gjdyfb@163.com；http://dyfb.syzjy.net
制造商	河南欧泰威尔电子科技有限公司
产品名称	工业及商业用途点型可燃气体探测器
型号规格	GT-TCB2　DC24V 90mA
可代表型号	GT-TCB2、GTYQ-TCB2-ZX、GT-TCB3、GT-TCB4、GT-TCB6、TCB2-W、TCB2-B、TCB2-F、TCB1、TCB2、TCB8、TCB9
防爆标志	Ex ia ⅡC T6 Ga；Ex ib ⅢC T80℃ Db
外壳防护等级	IP65
产品标准	Q/OT 006-2023
总装图号	GT-000
依据标准	GB/T 3836.1-2021 爆炸性环境第 1 部分：设备通用要求；GB/T 3836.4-2021 爆炸性环境第 4 部分：由本质安全型「i」保护的设备
本安参数	Ui：28V；Ii：93mA；Pi：0.65W；Ci：0nF；Li：0mH
说明事项	「X」：防止由于冲击或摩擦引起的点燃危险
发证日期	2024 年 03 月 19 日
有效期至	2029 年 03 月 18 日

上述证书扫描件可在「资料下载」页获取；如需核对原件，可向发证机构查询。
