产品概述

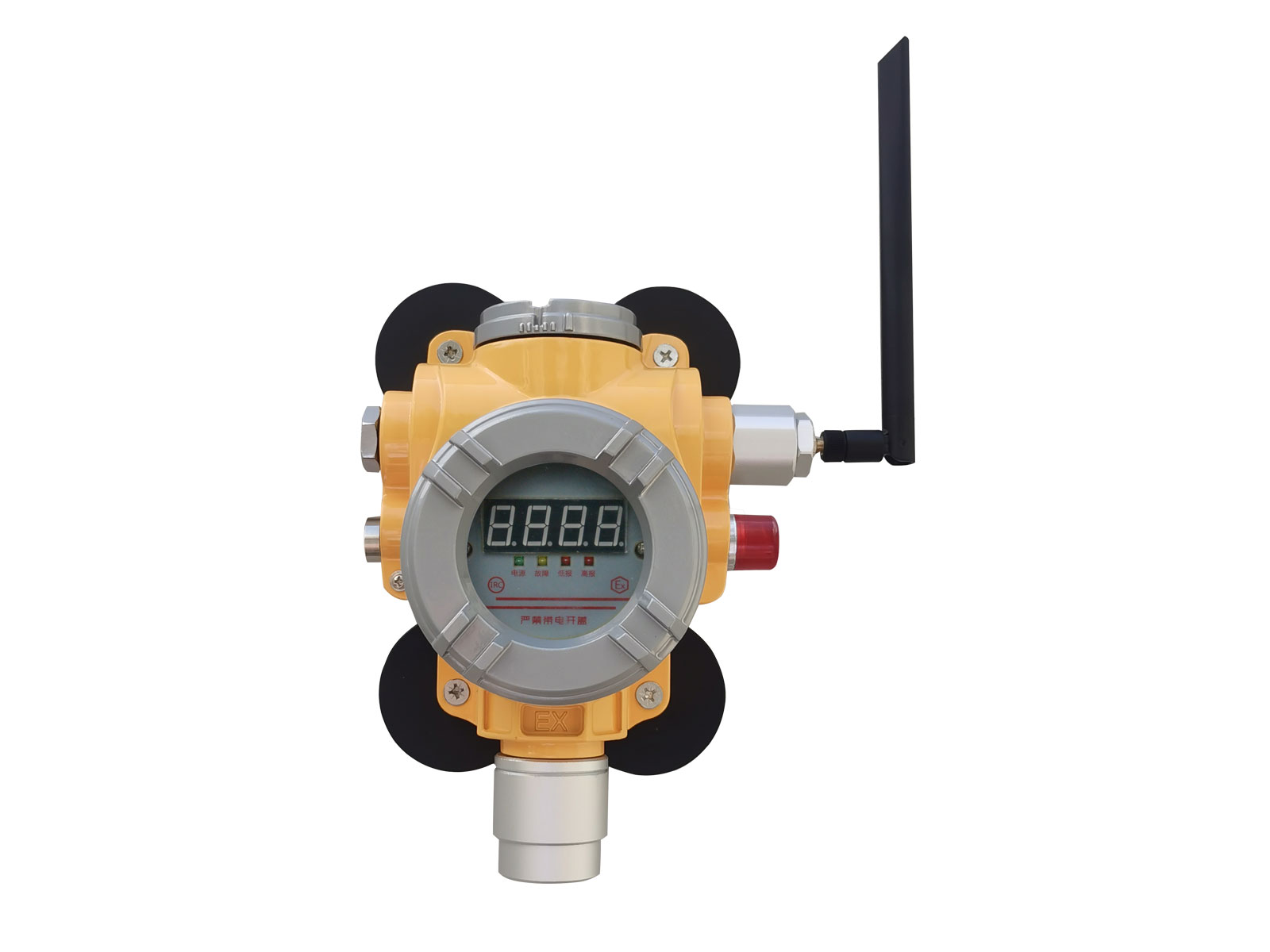

BT-GYQ-TCB2 磁吸无线可燃气体探测器是河南欧泰威尔电子科技有限公司针对 AQ3010《加油站作业安全规范》所研发的一款气体探测器。该探测器采用超低功耗红外传感器，内置电池续航 2 年，两级声光报警，液晶屏浓度显示，符合 GB 15322 产品国标和 GB/T 50493 设计国标。
检测气体为甲烷、丙烷、异丁烷，测量范围 3%LEL～100%LEL，采样方式为自由扩散式，准确度 ±3%FS；低限报警设定值 20%LEL、高限报警设定值 50%LEL，响应时间 T90 ≤30s、恢复时间 <30s，工作方式为连续工作型。红外传感器使用期限 5 年，配合超低功耗设计，把「装上去就不用管」这件事做到了可承诺的程度。
供电采用电池供电 DC 3.6V，电池规格为锂亚硫酰氯电池 19000mAh×2（并联），电池使用寿命不低于 2 年（标准工作模式）。输出采用间隔采集（参数可配置），具备 LoRa／NB-IoT／4G 无线数据上传功能。整机防爆标志 Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db，防爆证号 CNEx24.1972X；外形尺寸 L 334mm×W 215mm×H 102mm，整机重量 ≤2050 g，压力限制 86kPa～106kPa，工作环境温度 -25℃～+55℃、相对湿度（20～93）% 无冷凝。
产品特点
磁吸安装方式：采用磁吸安装，可直接吸附在加油站金属结构、管线、支架上，无需打孔与固定件。
零布线：电池供电 + 无线数据上传，现场无需敷设电源线与信号线。
零施工：磁吸固定、免穿管免接线，部署过程不破坏原有设施。
零停业：无需停电与停产改造，可在加油站正常营业状态下完成安装与调试。
超低功耗红外传感器：采用超低功耗红外传感器，传感器使用期限 5 年；配合 19000mAh×2 锂亚硫酰氯电池组，电池使用寿命不低于 2 年（标准工作模式）。
两级声光报警：低限报警设定值 20%LEL、高限报警设定值 50%LEL，报警时现场声光同步提示。
响应快、恢复快：响应时间 T90 ≤30s，恢复时间 <30s，可及时反映浓度变化。
4G/5G 传输：采用间隔采集（参数可配置），具备 LoRa／NB-IoT／4G 无线数据上传功能，可将数据上传至平台，免去现场布线。
磁铁控制操作：采用磁铁控制方式完成操作，无需开盖，减少现场维护对密封结构的影响。

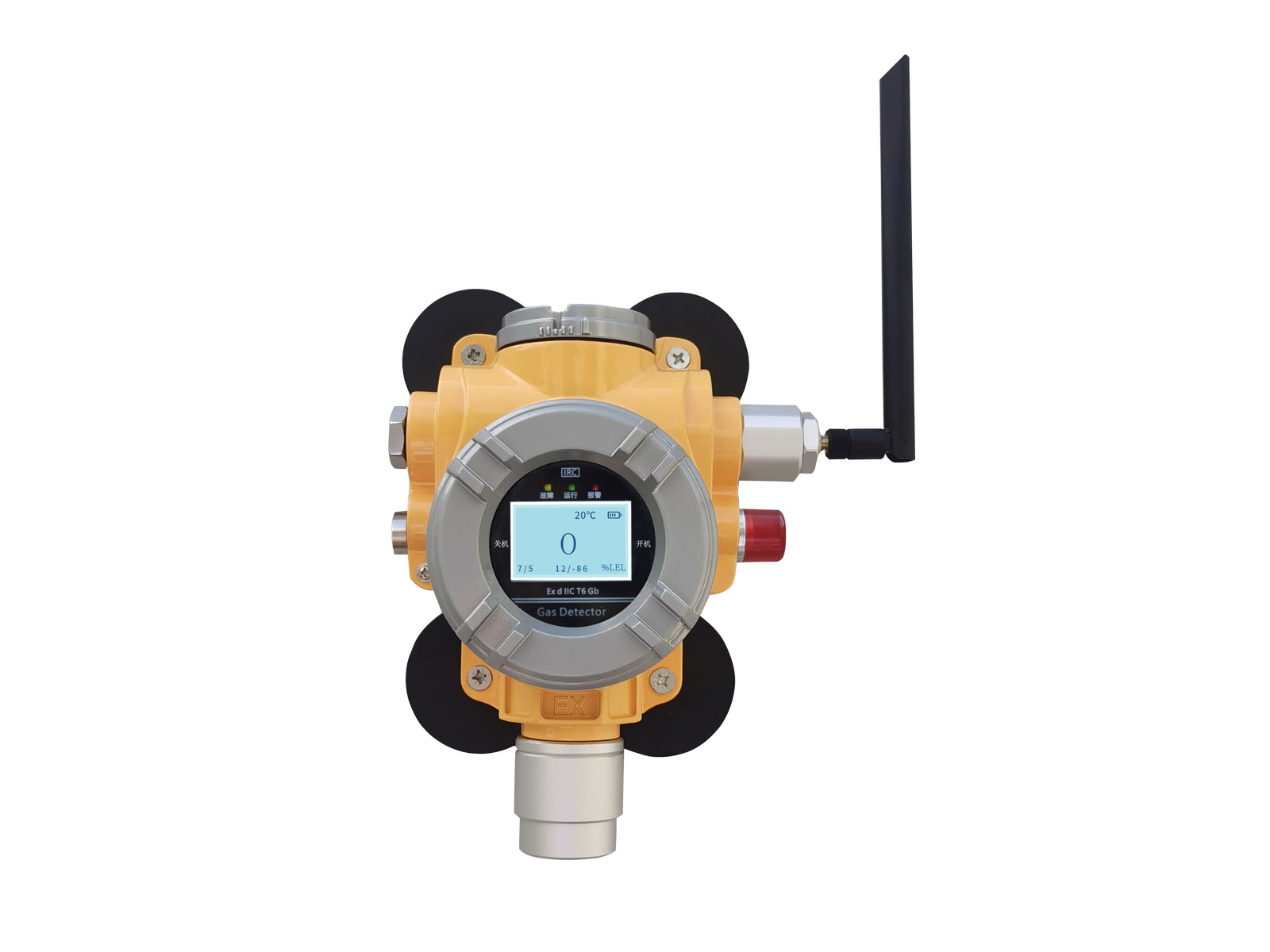

液晶 LCD 显示：现场直接读取实时浓度，无需借助工具或平台。
宽温工作：环境温度 -25℃～+55℃，相对湿度（20～93）% 无冷凝，适应加油站户外与罩棚下环境。
符合双国标：符合 GB 15322 产品国标与 GB/T 50493 设计国标，便于按规范设计与验收。
应用场景
加油站作业场所：针对 AQ3010《加油站作业安全规范》研发，用于加油站内可燃气体泄漏监测与浓度报警；具体布点位置与数量按 AQ3010 及站内工艺布置确定。
已投运加油站的加装改造：磁吸安装、电池供电、无线上传，不需停电、不需穿管布线，适合已营业站点的补装与扩容。
技术参数
| 检测气体 | 甲烷、丙烷、异丁烷 |
|---|---|
| 测量范围 | 3%LEL～100%LEL |
| 采样方式 | 自由扩散式 |
| 传感器类型 | 红外传感器 |
| 传感器使用期限 | 5 年 |
| 准确度 | ±3%FS |
| 低限报警设定值 | 20%LEL |
| 高限报警设定值 | 50%LEL |
| 响应时间 T90 | ≤30 s |
| 恢复时间 | <30 s |
| 工作方式 | 连续工作型 |
| 显示方式 | 液晶 LCD |
| 电源 | 电池供电 DC 3.6V |
| 电池规格 | 锂亚硫酰氯电池 19000 mAh×2（并联） |
| 电池使用寿命 | 不低于 2 年（标准工作模式） |
| 功耗 | ≤3 W |
| 输出信号 | 间隔采集（参数可配置），LoRa／NB-IoT／4G 无线数据上传功能 |
| 防爆标志 | Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db |
| 防爆证号 | CNEx24.1972X |
| 外形尺寸 | L 334 mm×W 215 mm×H 102 mm |
| 整机重量 | ≤2050 g |
| 环境温度 | -25℃～+55℃ |
| 相对湿度 | （20～93）% 无冷凝 |
| 压力限制 | 86 kPa～106 kPa |
常见问题
BT-GYQ-TCB2 是什么产品？适合什么场所？
它是磁吸无线可燃气体探测器，针对 AQ3010《加油站作业安全规范》研发，用于加油站内可燃气体泄漏监测与浓度报警。检测气体为甲烷、丙烷、异丁烷，测量范围 3%LEL～100%LEL，采用超低功耗红外传感器，内置电池续航 2 年，两级声光报警，液晶屏浓度显示。
为什么叫「磁吸无线」？安装要布线、要停机吗？
「磁吸」是安装方式：设备通过磁吸直接吸附在金属结构上，无需打孔与固定件；「无线」是数据与供电方式：电池供电（DC 3.6V）＋ LoRa／NB-IoT／4G 无线上传，现场不需敷设电源线和信号线。因此具备零停业、零布线、零施工三个特点，可在加油站正常营业状态下完成部署。
电池能用多久？需要经常维护吗？
采用锂亚硫酰氯电池 19000 mAh×2（并联），电池使用寿命不低于 2 年（标准工作模式）；配合超低功耗红外传感器（传感器使用期限 5 年），可显著降低现场维护频次。具体更换周期与实际采集频率、上传频次相关，建议按平台电量提示安排更换。
检测哪些气体？量程和准确度是多少？
检测气体为甲烷、丙烷、异丁烷；测量范围 3%LEL～100%LEL；准确度 ±3%FS；采样方式为自由扩散式；传感器类型为红外传感器，使用期限 5 年。
报警设定值是多少？报警方式是什么？
低限报警设定值 20%LEL，高限报警设定值 50%LEL，为两级声光报警：达到低限即声光提示，达到高限再次报警，现场可直接听到、看到。
响应速度和恢复时间是多少？
响应时间 T90 ≤30 s，恢复时间 <30 s，工作方式为连续工作型，可连续监测环境中的可燃气体浓度。
数据怎么上传？支持哪些通信方式？
采用间隔采集（采集参数可配置），具备 LoRa／NB-IoT／4G 无线数据上传功能，可将监测数据上传至平台，免去现场布线。产品资料中同时标注了「4G/5G 传输」，具体制式与运营商支持情况请按订货配置确认。
怎么操作和读取数据？需要开盖吗？
采用磁铁控制方式完成操作，无需开盖；现场通过液晶 LCD 直接读取实时浓度，无需借助工具或平台。
防爆等级是多少？可以用在什么环境？
防爆标志为 Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db，防爆证号 CNEx24.1972X。环境温度 -25℃～+55℃，相对湿度（20～93）% 无冷凝，压力限制 86kPa～106kPa，可适应加油站户外与罩棚下的温湿度条件。
符合哪些标准？有哪些认证？
正文载明符合 GB 15322 产品国标与 GB/T 50493 设计国标；并取得防爆合格证，证号 CNEx24.1972X，防爆标志 Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db。本次资料未提供 CCC 证书编号与计量编号，如招投标或验收需要，请在项目前期确认资质清单。
整机尺寸和重量是多少？对安装位置有要求吗？
外形尺寸 L 334 mm×W 215 mm×H 102 mm，整机重量 ≤2050 g。安装位置应结合被测气体（甲烷、丙烷、异丁烷）相对空气的密度、现场气流与可能的泄漏点确定，并遵循 AQ3010 与 GB/T 50493 的布点要求；磁吸安装需确保吸附面为导磁金属且表面平整、洁净。
产品证书
| 产品名称 | 可燃气体探测器 |
|---|---|
| 型号规格 | BT-GYQ-TCB2 |
| 生产企业 | 河南欧泰威尔电子科技有限公司 |
| 防爆证号 | CNEx24.1972X |
| 防爆标志 | Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db |
| 防爆型式 | 隔爆型（Ex db）+ 防粉尘点燃外壳保护型（Ex tb） |
| 产品标准 | GB 15322 |
| 设计标准 | GB/T 50493 |
上述证书扫描件可在「资料下载」页获取；如需核对原件，可向发证机构查询。
